足球馆照明
 |
足球是一项对抗性极强的集体竞技项目，在世界范围内广为流行的体育项目。足球运动发展史足以说明起生命力及影响力。根据国际足联的规定，足球场场地长为105~110m，宽为68~75m，球场底线和边线外侧至少5m内不能有障碍物，以保证运动员的安全。
一． 我国关于足球场的照明标准：
|
室外足球场的照明标准 | ||||||||||||||
|
等级 |
使用功能 |
照度（lx） |
照度均匀度 |
光源 |
眩光指数GR | |||||||||
|
Eh |
Evmai |
Uh |
Uvmin |
Uvaux |
Ra |
Tcp(K) | ||||||||
|
U1 |
U2 |
U1 |
U2 |
U1 |
U2 | |||||||||
|
Ⅰ |
训练和娱乐活动 |
200 |
— |
— |
0.3 |
— |
— |
— |
— |
≥20 |
|
≤55 | ||
|
Ⅱ |
业余比赛、 专业训练 |
300 |
— |
— |
0.5 |
— |
— |
— |
— |
≥80 |
≥4000 |
≤50 | ||
|
Ⅲ |
专业比赛 |
500 |
— |
0.4 |
0.6 |
— |
— |
— |
— |
≥80 |
≥4000 |
≤50 | ||
|
Ⅳ |
TV转播国家、国际比赛 |
— |
1000 |
0.5 |
0.7 |
0.4 |
0.6 |
0.3 |
0.5 |
≥80 |
≥4000 |
<50 | ||
|
Ⅴ |
TV转播重大、国际比赛 |
— |
1400 |
0.6 |
0.8 |
0.5 |
0.7 |
0.3 |
0.5 |
≥90 |
≥500 |
≤50 | ||
|
Ⅵ |
HDTV转播重大、国际比赛 |
— |
2000 |
0.7 |
0.8 |
0.6 |
0.7 |
0.4 |
0.6 |
≥90 |
≥5500 |
≤50 | ||
|
— |
TV应急 |
— |
1000 |
0.5 |
0.7 |
0.4 |
0.6 |
— |
— |
≥80 |
≥4000 |
≤50 | ||
|
注：应避免对运动员，特别在"角球"时对守门员造成直接眩光。 | ||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
室内足球场的照明标准 | ||||||||||||||
|
等级 |
使用功能 |
照度（lx） |
照度均匀度 |
光源 |
眩光指数GR | |||||||||
|
Eh |
Evmai |
Uh |
Uvmin |
Uvaux |
Ra |
Tcp(K) | ||||||||
|
U1 |
U2 |
U1 |
U2 |
U1 |
U2 | |||||||||
|
Ⅰ |
训练和娱乐活动 |
300 |
— |
— |
0.3 |
— |
— |
— |
— |
≥65 |
|
≤35 | ||
|
Ⅱ |
业余比赛、 专业训练 |
500 |
— |
0.4 |
0.6 |
— |
— |
— |
— |
≥65 |
≥4000 |
≤30 | ||
|
Ⅲ |
专业比赛 |
750 |
— |
0.5 |
0.7 |
— |
— |
— |
— |
≥65 |
≥4000 |
≤30 | ||
|
Ⅳ |
TV转播国家、国际比赛 |
— |
1000 |
0.5 |
0.7 |
0.4 |
0.6 |
0.3 |
0.5 |
≥80 |
≥4000 |
≤30 | ||
|
Ⅴ |
TV转播重大、国际比赛 |
— |
1400 |
0.6 |
0.8 |
0.5 |
0.7 |
0.3 |
0.5 |
≥80 |
≥4000 |
≤30 | ||
|
Ⅵ |
HDTV转播重大、国际比赛 |
— |
2000 |
0.7 |
0.8 |
0.6 |
0.7 |
0.4 |
0.6 |
≥90 |
≥ |
≤30 | ||
|
— |
TV应急 |
— |
750 |
0.5 |
0.7 |
0.3 |
0.5 |
— |
— |
≥80 |
≥4000 |
≤30 | ||
|
注：比赛场地上方应有足够的照度，但应避免对运动员造成眩光。 | ||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
国际足联的照明标准 |
|
|
|
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||
|
FIFK没有电视转播的足球场人工照明参数推荐值 |
|
| ||||||||||||
|
比赛分级 |
水平照度Eh,ave(lx) |
照度均匀度U2 |
眩光指数GR |
光源色温Tk |
光源显色指数Ra |
|
| |||||||
|
Ⅲ级 |
500* |
0.7 |
≤50 |
＞4000K |
≥80 |
|
| |||||||
|
Ⅱ级 |
200* |
0.6 |
≤50 |
＞4000K |
≥65 |
|
| |||||||
|
Ⅰ级 |
75* |
0.5 |
≤50 |
＞4000K |
≥20 |
|
| |||||||
|
*考虑了灯具维护系数的照度值，即表中数值相乘以1.25等于初始的照度值 |
|
| ||||||||||||
|
FIFK有电视转播的足球场人工照明参数推荐值 | |||||||||||||
|
比赛分类 |
摄像类型 |
垂直照度 |
水平照度 |
光源色温Tk |
光源显色指数Ra | ||||||||
|
Ev.ave(lx) |
照度均匀度 |
Eh.ave(lx) |
照度均匀度 | ||||||||||
|
U1 |
U2 |
U1 |
U2 | ||||||||||
|
Ⅴ级 |
慢动作 |
1800 |
0.5 |
0.7 |
1500~3000 |
0.6 |
0.8 |
＞5500K |
≥80最好≥90 | ||||
|
固定摄像 |
1400 |
0.5 |
0.7 | ||||||||||
|
移动摄像 |
1000 |
0.3 |
0.5 | ||||||||||
|
Ⅳ级 |
固定摄像 |
1000 |
0.4 |
0.6 |
1000~2000 |
0.6 |
0.8 |
＞4000K |
≥80 | ||||
|
注 1.垂直照度值与每台摄像机有关。 | |||||||||||||
|
2.照度值应考虑灯具维护系数，推荐灯具维护系数为0.8，因此，照度的初始数值应为表中数值的1.25倍。 | |||||||||||||
|
3.每5m的照度梯度不应超过20%。 | |||||||||||||
|
4.眩光指数GR≤50。 | |||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
有电视转播的足球场照明标准 | |||||||||||||
|
比赛分类 |
摄像类型 |
垂直照度 |
水平照度 |
光源色温Tk（K) |
光源显色指数Ra | ||||||||
|
Ev.ave(lx) |
照度均匀度 |
Eh.ave(lx) |
照度均匀度 | ||||||||||
|
U1 |
U2 |
U1 |
U2 | ||||||||||
|
Ⅴ级 |
固定摄像 |
2400 |
0.5 |
0.7 |
3500 |
0.6 |
0.8 |
＞4000 |
≥65 | ||||
|
场地摄像 |
1800 |
0.4 |
0.65 | ||||||||||
|
Ⅳ级 |
固定摄像 |
2000 |
0.4 |
0.65 |
2500 |
0.6 |
0.8 |
＞4000 |
≥65 | ||||
|
场地摄像 |
1400 |
0.4 |
0.6 | ||||||||||
|
注 1.表中垂直照度为固定（或场地）摄像机方向的垂直照度； | |||||||||||||
|
2.场地摄像机的垂直照度均匀度，可以通过比较各台摄像机之间的垂直照度进行估算； | |||||||||||||
|
3.表中照度值为使用（maintained)照度，推荐维护系数为0.7，因此初始照度值应约为表中数值的1.4倍； | |||||||||||||
|
4.眩光指数GR≤50； | |||||||||||||
|
5.认可并鼓励采用恒流明输出的光源。 | |||||||||||||
|
没有电视转播的照明标准 |
|
|
||||||||||||
|
比赛分级 |
水平照度Eh,ave(lx) |
照度均匀度U2 |
光源色温Tk(K) |
光源显色指数Ra |
|
|
||||||||
|
Ⅲ级 |
750 |
0.7 |
＞4000 |
≥65 |
|
|
||||||||
|
Ⅱ级 |
500 |
0.6 |
＞4000 |
≥65 |
|
|
||||||||
|
Ⅰ级 |
200 |
0.5 |
＞4000 |
≥65 |
|
|
||||||||
|
注 1.表中照度值为使用（maintained)照度； |
|
|
||||||||||||
|
2.推荐维护系数为o.7，因此初始照度值约为表中数值的1.4倍； |
|
|
||||||||||||
|
3.表每10m的照度变化幅度即照度梯度不应超过30%； |
|
|
||||||||||||
|
4.应避免在运动员的主视野内产生眩光。 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
CIE关于足球场的照明标准 |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
规格不同的足球场平均使用水平照度 |
||||||||||||||
|
观众容量 |
观看距离*（m) |
平均使用水平照度（lx) |
||||||||||||
|
10000座位以下 |
120 |
150~250 |
||||||||||||
|
10000~20000座 |
160 |
250~400 |
||||||||||||
|
20000座以上 |
200 |
400~800 |
||||||||||||
|
* 观看距离是指观众席最远点到球场最远点的距离 |
||||||||||||||
|
国际体育联合会关于室内足球场照明标准 |
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
GAISF室内足球场照明标准 |
||||||||||||||
|
运动类型 |
Eh(Lx) |
Evmai(Lx) |
Evsec(Lx) |
水平照度均匀度 |
垂直照度均匀度 |
Ra |
Tk(K) |
|||||||
|
U1 |
U2 |
U1 |
U2 |
|||||||||||
|
业余水平 |
体能训练 |
150 |
— |
— |
0.4 |
0.6 |
— |
— |
20 |
4000 |
||||
|
非比赛娱乐活动 |
300 |
— |
— |
0.4 |
0.6 |
— |
— |
65 |
4000 |
|||||
|
国内比赛 |
500 |
— |
— |
0.5 |
0.7 |
— |
— |
65 |
4000 |
|||||
|
专业水平 |
体能训练 |
300 |
— |
— |
0.4 |
0.6 |
— |
— |
65 |
4000 |
||||
|
国内比赛 |
750 |
— |
— |
0.5 |
0.7 |
— |
— |
65 |
4000 |
|||||
|
TV转播的国内比赛 |
— |
1000 |
700 |
0.4 |
0.6 |
0.3 |
0.5 |
65 |
4000 |
|||||
|
TV转播的国际比赛 |
— |
1400 |
### |
0.6 |
0.7 |
0.4 |
0.6 |
65,最好80 |
4000 |
|||||
|
高清晰度HDTV转播 |
— |
2000 |
### |
0.7 |
0.8 |
0.6 |
0.7 |
80 |
4000 |
|||||
|
TV应急 |
— |
1000 |
— |
0.4 |
0.6 |
0.3 |
0.5 |
65,最好80 |
4000 |
|||||
|
奥运会的足球场照明标准 | ||||||
|
位置 |
照度（lx） |
照度平均值（最小值） | ||||
|
Ev.cam.min |
Eh.ave |
水平方向 |
垂直方向 | |||
|
（见注2） |
|
Emin/Emax |
Emin/Eave |
Emin/Emax |
Emin/Eave | |
|
FOP（场地）（见注7） |
1400 |
见比值 |
0.7 |
0.8 |
0.6（0.7） |
0.7（0.8） |
|
热身区域、ERC |
1000 |
|
0.4 |
0.6 |
0.4 |
0.6 |
|
观众（C1号摄像机）（见注3） |
见比值 |
|
|
|
0.3 |
0.5 |
|
Eh.ave.FOP/Ev.ave.Cam |
≥0.75和≤1.5 | |||||
|
计算点四个面Ev最小值与最大值的比值 |
≥0.6 | |||||
|
Ev.ave.spec/Ev.ave.Cam |
≥0.1和≤0.25 | |||||
|
Eh.ave.Run.off/Eh.ave.FOP |
≥0.1和≤0.33 | |||||
|
照度梯度 |
UG-全场（4m计算网路） |
≤20% | ||||
|
UG-特定区域（2m计算网络） |
≤10% | |||||
|
UG-特定区域（1m计算网络） |
≤10% | |||||
|
光源 |
CRI Ra |
≥90 | ||||
|
Tk |
5600K | |||||
|
相对于个固定摄像机的眩光等级GR |
≤40 | |||||
|
Tk |
5600K | |||||
|
镜头频闪-眩光指数GR | ||||||
|
固定摄像机的眩光指数 |
≤40 | |||||
|
注：1.垂直照度计算平面和摄像机位置按组委会要求进行设计。 | ||||||
|
2.Ev.min为所有计算点中的最小垂直照度值，而非最小的平均照度值，这一点非常重要，是奥运会标准与其它标准区别最大之处。 | ||||||
|
3.观众”指的是前12排座位的观众，超过15排座位的垂直照度均匀度将会降低。 | ||||||
|
4.Ev.max和Ev.min为比赛场地内所有计算点4个垂面上的最大和最小垂直照度值。 | ||||||
|
5.除注明外，所有计算网格为1m。 | ||||||
|
6.照度等级为奥运比赛的最小值。 | ||||||
|
7.所有的主摄像机（ERC除外），都满足Ev.min=1400。对于ERC，Ev.min可以为1000lx。 | ||||||
|
8.ARZ1内的Ev.max应在ARZ2范围内。 | ||||||
|
9.缩写定义： | ||||||
|
ERC: 摇动摄像机，四个与比赛场地边线和底线平行的垂直面上的垂直照度； | ||||||
|
SSM: 超级慢动摄像机 | ||||||
|
FOP: 用于比赛区域的场地，足球场的FOP为（105~110）m×(68~75)m; | ||||||
|
TF=TotalFOP=场众所包围的场地，包括用于比赛区域的FOP； | ||||||
|
Cam=摄像机； | ||||||
|
ARZ1=球场两端，球门线。边线和禁区之间的区域； | ||||||
|
ARZ2=球门区； | ||||||
|
Spec=观众； | ||||||
|
C1号=主摄像机； | ||||||
|
UG-FOP：FOP区域内的照度梯度； | ||||||
|
UG-ARZ1：ARZ1区域内的照度梯度。 | ||||||
二．足球场照明
1．摄像机机位

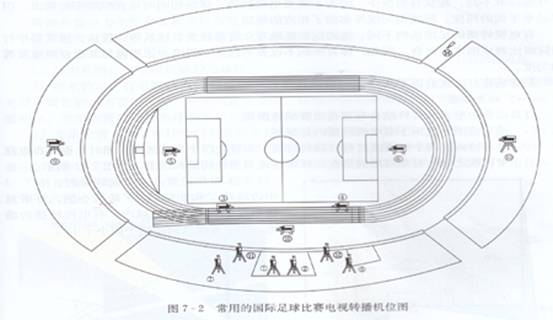

当足球场需要电视转播时，摄像机机位将会影响到照明水平，主摄像机方向上的垂直照度是重点考察对象。图7-2为常用的国际足球比赛电视转播机位图。需要特别指出，不同的转播公司，对转播的要求是不一样的，机位会有所变化，本图仅参考。对于低级别的转播赛事，如国内中超联赛，可以只有三个机位，即1，8，10，这是国际足联允许的最低要求。
图中摄像机机位号及其含义见表7-4。
摄像机机位及其功能
|
序号 |
类型 |
位置及功能 |
|
1 |
大型 |
中间看台，高位，主要拍摄位 |
|
2 |
大型 |
中间看台，高位，中部拍摄位，分解 |
|
3 |
大型 |
18m左，地面高度，比赛特写镜头和回放 |
|
4 |
大型 |
18m右，地面高度，比赛特写镜头和回放 |
|
5 |
便携 |
左侧球门后，回放 |
|
6 |
便携 |
右侧球门后，回放 |
|
7 |
大型 |
16m线左，高位，比赛，越位回放 |
|
8 |
大型 |
16m线右，高位，比赛，越位回放 |
|
9 |
大型 |
球门区端部高位，左侧，球门拍摄，回放，景观拍摄 |
|
10 |
大型 |
球门区端部高位，右侧，球门拍摄，回放，景观拍摄 |
|
11 |
大型超慢动作 |
左看台，中位，特写镜头回放 |
|
12 |
大型超慢动作 |
右看台，中位，特写镜头回放 |
|
13 |
大型超慢动作 |
中位，两个替补席之间，展示，置换，替补席 |
|
14 |
微型 |
看台高位，右侧，赛场广角拍摄 |
2．布灯方式
有电视转播的足球场通常都是观众容量大，建筑等级较高，通常要举行国际级比赛或国家级比赛。因此，体育照明不仅要考虑水平照度，还要衡量其垂直照度及其均匀度。
足球场布灯方式有以下几种：
一． 四角布置
（1） 灯具以集中形式与灯杆结合布置在比赛场地四角。
a.适用范围：适用于有电视转播的足球场。
b.技术特点：四个灯塔或灯杆布置在四个角球区外，同时，也应布置在运动员正常视线之外。C.对角灯塔通常在足球场场地对角线的延长线上。

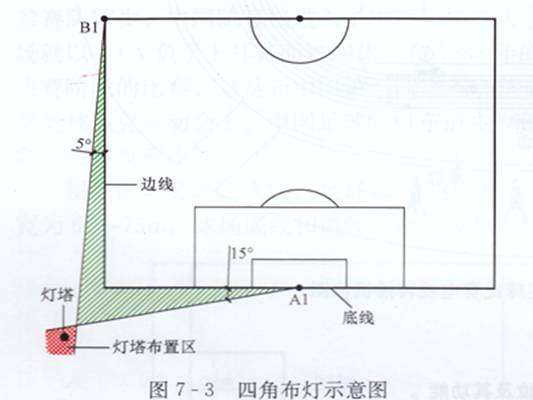

d.灯塔位置：无电视转播时，图7-3中边线外5度和底线外10度是最小值，灯塔只能布置在图中红色区域内。有电视转播的场地，图中底线外的角度不应小于15度。

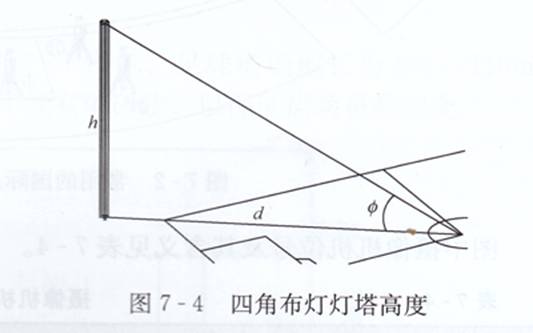

灯塔高度：灯塔高度按式（7-1）计算
h=dtg Ø （7-1）
h----灯塔的高度
d----球场中心点到灯塔的距离
Ø----球场中心点到灯塔和顶之间的夹角。
e．灯具与灯架：为了控制眩光，灯具的投射角不应大于70度。即灯具的遮光角应大于20度。如图：7-5所示：
二．两侧布置
两侧布置分为光带布置和多杆布置。
（1） 光带布置。灯具与建筑马道结合，以连续光带形式或簇状集中形式布置在场地两侧。
a. 适用范围：有电视转播的足球场
b. 技术特点：有电视转播的赛场，一般都有看台，看台顶部雨棚可以支撑照明装置，光带布置是侧向布置的一种，多采用连续光带，现在分段光带布置也时常被应用。与四角布置相比，光带布置的灯具离球场更近，照明效果更好。
c. 光带位置：为了保证守门员及在角球区附近进攻的球员有良好的视线条件，以球门线中点为基准，
底线两侧至少15度之内不能布置照明装置。

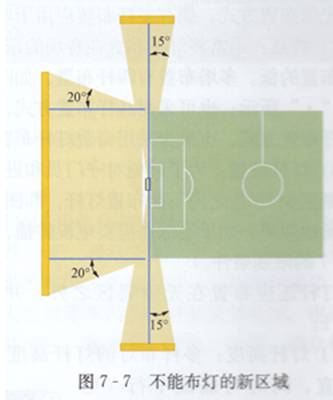

底线后向外20度角及与水平面成功率45度角的空间内不能布灯。图7-7示出不能布灯的最新要求。（这是新要求）
d. 光带高度：光带的高度可以采用式（7-1）进行计算，但d值和h的含义发生了变化。
光带的高度比四角布置的要低。
光带照明的均匀度更容易实现，垂直照度如此。水平照度也一样。
造价相对要便宜。光带往往要使用马道，马道的利用率较高，技术性能及经济性均佳。因此，这种布灯方式被广泛应用。
（2） 多杆布置。灯具与灯杆或灯塔相结合，以簇状集中形式布置在场地两侧。
a. 适用范围：在没有电视转播的足球场，侧向布置照明装置多采用多塔布置方式。

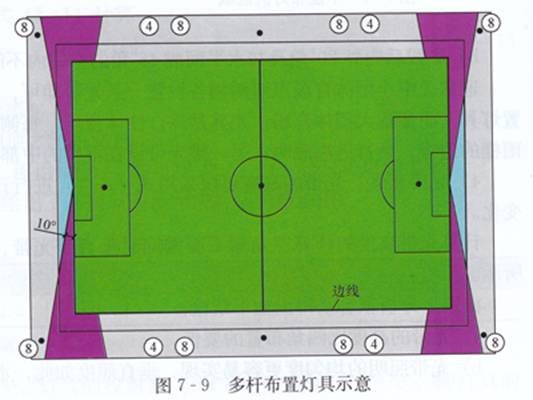

b. 特点：通常将灯杆布置在赛场的东西两侧，一般来说，多杆布灯的灯杆高度可以比四角布置的低。多塔布置有四杆布置，或六杆布置，也可以采用八杆布置方式。如图7-9
底线两侧至少10度之内不能布置灯杆。
灯杆还应布置在无障碍区之外，并不得影响观众正常观看的视线。
d. 灯杆高度：多杆布灯的灯杆高度仍用公式（7-1）进行计算。
三．混合布置
两侧布置与四角布置相结合的布置方式。
a. 适用范围：有电视转播的足球场。此种布灯方式被广泛地应用，龙其适用于综合性体育场，旧场改造等情形。
b. 技术特点：融合了两侧布置，四角布置的特点。
